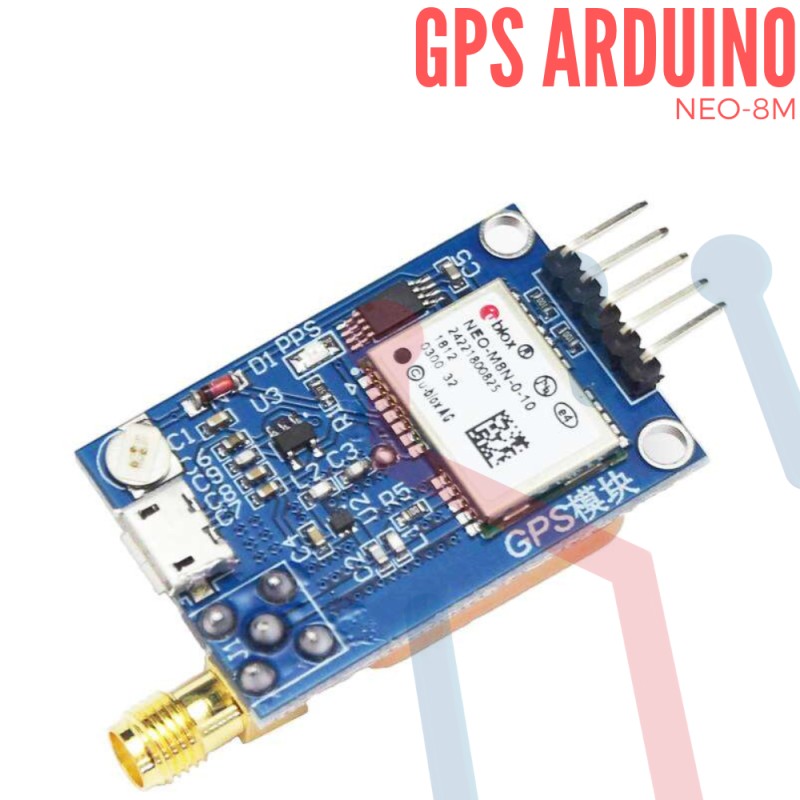

Modulo GPS NEO-M8

Instrucciones de cableado:

• VCC: Fuente de alimentación (3.3-5V)
• GND: Tierra
• TXD: pin de transmisión del puerto serie del módulo (nivel TTL, no se puede conectar directamente al nivel RS232), se puede conectar al RXD del microcontrolador
• RXD: puerto serie del puerto que recibe el pin (nivel TTL, no se puede conectar directamente al nivel RS232), se puede conectar al TXD del microcomputador de un solo chip
• PPX: ángulo de salida del pulso del reloj

Caracteristicas

• Capaz de usar el GPS como un reloj realmente preciso, esta placa proporciona una señal PPS (pulso por segundo) . Este es un pulso de reloj altamente preciso que viene de un pin en el GPS que el NTP puede usar. Si tiene un GPS de este tipo, el recurso a continuación es una lectura obligatoria.
• Compacto y excelente rendimiento.
• Puerto micro USB, puede usar el cable general del teléfono móvil para conectar este módulo GPS a su computadora. No necesita USB-TTL, conveniente para su uso

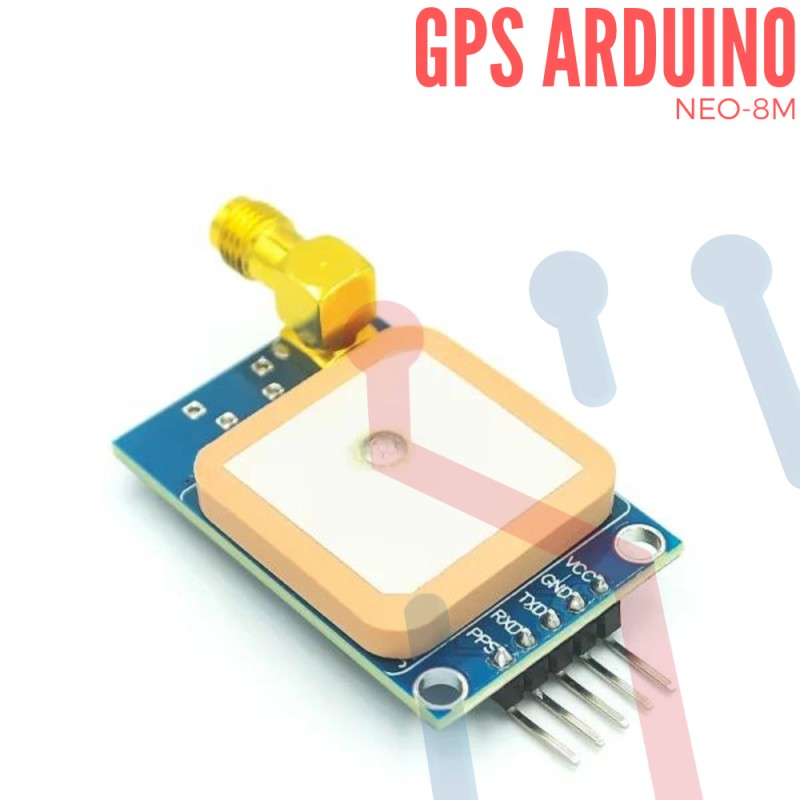

• Antena pasiva de cerámica a bordo, capaz de buscar el satélite en un área abierta, y una antena externa es opcional
• Puerto SMA, conveniente para conectar con la antena activa externa, mayor capacidad de búsqueda por satélite
• Un puerto TTL reservado, conveniente para la conexión a USB-TTL o un microordenador externo de un solo chip.
• Batería recargable de respaldo
• Conector UART TTL
• EEprom para guardar los ajustes de configuración
• Apoyo hot start
